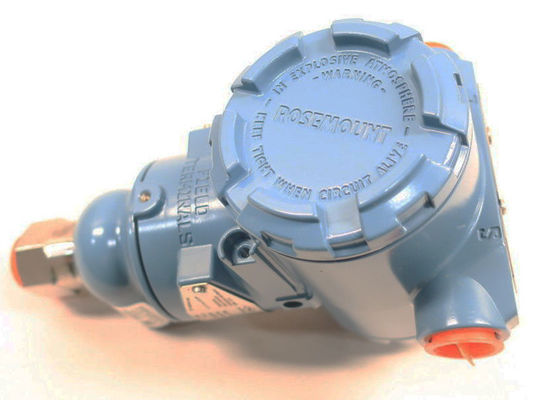

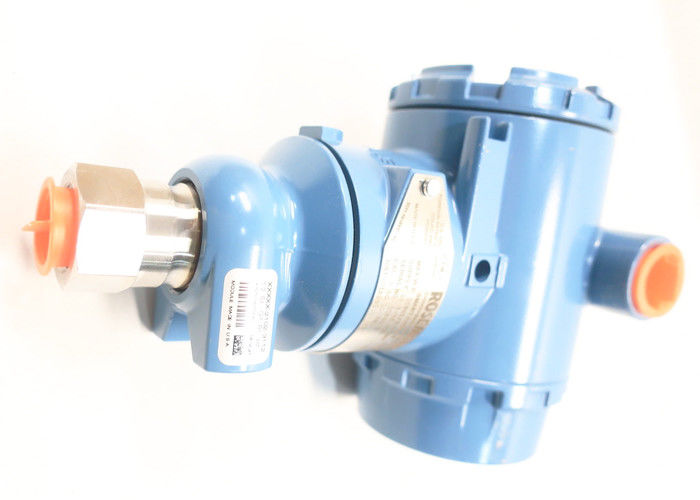

3051CD3A02A1AH2KDL5M5Q4Q8 Rosemount 3051C Coplanar druktransmitters
De Rosemount 3051C Coplanar Pressure Transmitters zijn de industriestandaard voor differentiële, gauge en absolute drukmeting.stroom, en evenwichtige oplossingen.
Tot de mogelijkheden behoren:
1) De Loop Integrity Diagnostic houdt de elektrische lus continu in de gaten om veranderingen op te sporen die de integriteit van het verzonden 4-20mA-uitgangssignaal in gevaar brengen.
2) LOI met eenvoudige menu's en ingebouwde configuratie knoppen.
3) Veiligheidscertificering.
(1) Indien besteld met draadloze uitvoercode X, alleen verkrijgbaar met 316L roestvrij staal (SST) diafragma materiaal (code 2) en siliconen vulvloeistof.
(2) Rosemount 3051CD0 is alleen verkrijgbaar met uitgangscodes A en X. Voor uitgangscode A alleen procesflenscode 0 (Alternatieve flens H2, H7, HJ of HK), isolerende diafragmacode 2, O ringcode A,en bouten optie L4 zijn beschikbaarVoor uitvoercode X zijn alleen procesflenscode 0 (Alternatieve flens H2), isolatie-diafragmacode 2, O-ringcode A en boutenoptie L4 beschikbaar.
(3) HART Revision 5 is de standaard HART-uitgang.
(4) Voor lokale adressering en configuratie is M4 (LOI) vereist.
(5) Beschikbare goedkeuringen zijn FM intrinsically safe (optiecode I5), CSA intrinsically safe (optiecode I6), ATEX intrinsic safety (optiecode I1),IECEx Intrinsic Safety (optiecode I7) en EAC Intrinsic Safety (optiecode IM).
Meer opties:
3051TA3A2B21AB4M5E5
3051TA4A2B21AB4M5E5
3051TA5A2B21AB4M5E5
3051TA1A2B21AB4M5I5
3051TA2A2B21AB4M5I5
3051TA3A2B21AB4M5I5
3051TA4A2B21AB4M5I5
3051TA5A2B21AB4M5I5
3051GP1A2B21AB4M5
3051GP2A2B21AB4M5
3051GP3A2B21AB4M5
3051GP4A2B21AB4M5
SGD-02ANY6
SGD-02AP
SGD-02AS
SGD-02BH
SGD-02BP
SGD-02BS+SGM-02B312
SGD-02BS+SGM-02B314
SGD-04AN
SGD-04AN+SGM-04A3NT12
SGD-04AP
SGD-04APY61
SGD-04AS
SGD-04ASY52
SGD-04ASY53
SGD-08AH
SGD-08AN
SGD-08AP
SGD-08APY61
Rosemount 3051C Coplanar Pressure Transmitters Informatie:
| Model |
Type zender |
| 3051C |
Coplanaire drukzender |
|
| Typ van meetinstrument |
| D |
Differentieel |
★ |
| G |
Gage |
★ |
| Een(1) |
Absolute |
|
| Drukbereik |
| |
Differentieel (Rosemount 3051CD) |
Gage (Rosemount 3051CG) |
Absolute (Rosemount 3051CA) |
|
| 1 |
¥25 tot 25 inH2O (~ 62,16 tot 62,16
mbar)
|
¥25 tot 25 inH2O (van ¥62,16 tot ¥62,16
62,16 mbar)
|
0 tot 30 psia (0 tot 2,06 bar) |
★ |
| 2 |
¥ 250 tot 250 inH2O (van ¥621,60 tot ¥621,60
621,60 mbar)
|
¥ 250 tot 250 inH2O (van ¥621,60 tot ¥621,60
621,60 mbar)
|
0 tot 150 psia (0 tot 10,34 bar) |
★ |
| 3 |
¥ 1000 tot 1000 inH2O (~ 2,48
2,48 bar)
|
¥393 tot 1000 inH2O (van ¥0,97 tot
2,48 bar)
|
0 tot en met 800 psia (0 tot en met 55,15 bar) |
★ |
| 4 |
¥300 tot 300 psi (¥20,68 tot 20,68
bar)
|
¥14,2 tot 300 psi (¥0,97 tot 20,68
bar)
|
0 tot en met 4000 psia (0 tot en met 275,79 bar) |
★ |
| 5 |
¥2000 tot ¥2000 psi ( ¥137,89 tot ¥137,89
137,89 bar)
|
¥14,2 tot 2000 psi (¥0,97 tot
137,89 bar)
|
N/A |
★ |
| 0(2) |
3 tot 3 inH2O (-7,46 tot 7,46 mbar) |
N/A |
N/A |
|
| Uitgang van de zender |
| Een(3) |
4·20 mA met digitaal signaal op basis van HART®Protocol |
★ |
| F |
FOUNDATIONTM Fieldbus Protocol |
★ |
| W(4) |
PROFIBUS®PA-protocol |
★ |
| X(5) |
Draadloos (vereist draadloze opties en een ingenieurspolymeren behuizing) |
★ |
| M(6) |
Laag vermogen, 1 5 Vdc met digitaal signaal op basis van het HART-protocol |
|
| Bouwmaterialen |
| |
Procesflenstype |
Materiaal voor flenzen |
Afvoer/ventilatie |
|
| 2 |
Coplanar |
SST |
SST |
★ |
| 3(7) |
Coplanar |
gegoten C-276 |
legering C-276 |
★ |
| 4 |
Coplanar |
legering 400 |
legering 400/K-500 |
★ |
| 5 |
Coplanar |
Geplatte CS |
SST |
★ |
| 7(7) |
Coplanar |
SST |
legering C-276 |
★ |
| 8(7) |
Coplanar |
Geplatte CS |
legering C-276 |
★ |
| 0 |
Alternatieve procesverbinding |
★ |
| Isolatie diafragma |
| 2(7) |
316L SST |
★ |
| 3(7) |
legering C-276 |
★ |
| 4(8) |
legering 400 |
|
| 5(8) |
Tantaal (beschikbaar op Rosemount 3051CD en CG, alleen 2 ̊5; niet beschikbaar op Rosemount 3051CA) |
|
| 6(8) |
Verguld legering 400 (gebruik in combinatie met O-ring optie code B) |
|
| 7(8) |
Goudgeplatte 316 SST |
|
| O-ring |
|
| Een |
Glas gevulde PTFE |
★ |
| B. |
PTFE met grafiet |
★ |
| Vloeistof voor het vullen van sensoren |
| 1 |
Silicaat |
★ |
| 2(8) |
Inert (alleen differentieel en meetmiddel) |
★ |
| Huismateriaal |
Grootte van de leiding |
|
| Een |
Aluminium |
1⁄2 ¢14 NPT |
★ |
| B. |
Aluminium |
M20 x 1.5 |
★ |
| E |
Aluminium, ultra laag kopergehalte |
1⁄2 ¢14 NPT |
★ |
| F |
Aluminium, ultra laag kopergehalte |
M20 x 1.5 |
★ |
| J |
SST |
1⁄2 ¢14 NPT |
★ |
| K |
SST |
M20 x 1.5 |
★ |
| P(9) |
Ingenieurspolymeren |
Geen leidingen |
★ |
| D(10) |
Aluminium |
G1⁄2 |
|
| M(10) |
SST |
G1⁄2 |
|
| Draadloze opties(11) |
| Draadloze zendfrequentie, bedrijfsfrequentie en protocol |
| WA3 |
Gebruikerconfigureerbare transmissie-snelheid, 2,4 GHz WirelessHART |
★ |
| Antenne en SmartPowerTM |
| WP5 |
Interne antenne, compatibel met Green Power Module (I.S. Power Module, afzonderlijk verkocht) |
★ |
| Opties |
| Verlengde productgarantie |
| WR3 |
3 jaar beperkte garantie |
★ |
| WR5 |
5 jaar beperkte garantie |
★ |
| PlantenwebTMcontrolefunctionaliteit |
| A01 |
FOUNDATION Fieldbus controlefunctie blokpakket |
★ |
| Plantweb-diagnostische functie |
|
| DA0 |
Loop Integrity HART Diagnostiek |
★ |
| D01 |
FUNDATION Fieldbus Diagnostics Suite |
★ |
| Alternatieve flens(12) |
| H2 |
Traditionele flens, 316 SST, SST afvoer/ventilatie |
★ |
| H3(7) |
Traditionele flens, legering C, legering C-276 afvoer/ventilatie |
★ |
| H4 |
Traditionele flens, gegoten legering 400, legering 400/K-500 afvoer/uitlaat |
★ |
| H7(7) |
Traditionele flens, 316 SST, legering C-276 afvoer/uitlaat |
★ |
| HJ |
DIN-conforme traditionele flens, SST, 7/16-in. (10 mm) adapter/versnellingsbouten |
★ |
| FA |
Niveaulans, SST, 2 inch (51 mm), ANSI klasse 150, verticale bevestiging 316 SST afvoer/ventilatie |
★ |
| FB |
Niveaulans, SST, 2 inch (51 mm), ANSI klasse 300, verticale bevestiging 316 SST afvoer/ventilatie |
★ |
| FC |
Niveaulans, SST, 3-in. (76 mm), ANSI klasse 150, verticale bevestiging 316 SST afvoer/ventilatie |
★ |
| FD |
Verticale bevestiging 316 SST afvoer/ventilatie |
★ |
| FP |
DIN-vlakflens, SST, DN 50, PN 40, verticale bevestiging 316 SST afvoer/ventilatie |
★ |
| FQ |
DIN-vlakflens, SST, DN 80, PN 40, verticale bevestiging 316 SST afvoer/ventilatie |
★ |
| Hong Kong(13) |
DIN-conforme traditionele flens, SST, .4 inch (10 mm) adapter/versnellingsbouten 316 SST |
|
| HL |
DIN-conforme traditionele flens, SST, .5 inch (12 mm) adapter/versnellingsbouten 316 SST |
|
| Verzameling van verschillende delen(14) |
| S5 |
Verzamelen naar Rosemount 305 integrale manifold |
★ |
| S6 |
Monteren op een 304-manifold- of verbindingssysteem van Rosemount |
★ |
| Primaire element met integrale bevestiging(13) ((14) |
| S3 |
Verzamelen naar Rosemount 405 Compact Oriffice Plate |
★ |
| S4(15) |
Verzamelen naar Rosemount Annubar.TMof Rosemount 1195 Integral Oriffice |
★ |
| Zegelverzamelingen(14) |
| S1(16) |
Verzamelen tot één Rosemount 1199 zegel |
★ |
| S2(17) |
Verzamel twee Rosemount 1199 zeehonden. |
★ |
| Montagebeugel(18) |
| B4 |
Coplanar flenshok, alle SST, 2-in. pijp en paneel |
★ |
| B1 |
Traditionele flensbeugel, CS, 2-in. buis |
★ |
| B2 |
Traditionele flensbeugel, CS, paneel |
★ |
| B3 |
Traditionele flatspan, CS, 2 inch (51 mm) buis |
★ |
| B7 |
Traditionele flensbeugel, B1 met SST-bouten |
★ |
| B8 |
Traditionele flensbeugel, B2 met SST-bouten |
★ |
| B9 |
Traditionele flensbeugel, B3 met SST-bouten |
★ |
| B.A. |
Traditionele flensbeugel, B1, alle SST |
★ |
| B.C. |
Traditionele flensbeugel, B3, alle SST |
★ |
| Certificering van producten |
| E8 |
ATEX-certificering voor vlam- en stofbestendigheid |
★ |
| I1(19) |
ATEX Intrinsieke veiligheid en stof |
★ |
| IA |
ATEX FISCO Intrinsieke veiligheid; alleen voor FOUNDATION Fieldbus of PROFIBUS PA Protocol |
★ |
| N1 |
ATEX-type n-certificering en stof |
★ |
| K8 |
ATEX Vlamwerend, intrinsieke veiligheid, type n, stof (combinatie van E8, I1 en N1) |
★ |
| E4(20) |
TIIS Vlamwerend |
★ |
| E5 |
FM Explosiebestendige, stofontstekingsbestendige |
★ |
| I5(21) |
FM intrinsiek veilig, niet-aanmoedigend |
★ |
| IE |
FM FISCO Intrinsiek veilig; alleen voor FOUNDATION Fieldbus of PROFIBUS PA Protocol |
★ |
| K5 |
FM explosie- en stofbestendige, intrinsiek veilig en divisie 2 |
★ |
| C6 |
CSA Explosiebestendige, stofontstekingsbestendige, intrinsiek veilig en divisie 2 |
★ |
| E6 |
CSA Explosiebestendige, stofontstekingsbestendige, divisie 2 |
★ |
| I6(9) |
CSA Intrinsieke veiligheid |
★ |
| K6 |
CSA en ATEX explosiebestendige, intrinsiek veilige en divisie 2 (combinatie van C6, E8 en I1) |
★ |
| E7 |
IECEx Vlambestendige, stofontstekingsbestendige |
★ |
| I7 |
IECEx Intrinsieke veiligheid |
★ |
| N7 |
IECEx-type n-certificering |
★ |
| K7 |
IECEx Vlambestendige, stofontstekingsbestendige, intrinsieke veiligheid en type n (combinatie van I7, N7 en E7) |
★ |
| E2 |
INMETRO Vlamwerend |
★ |
| I2 |
INMETRO Intrinsieke veiligheid |
★ |
| IB |
INMETRO FISCO intrinsiek veilig; alleen voor FOUNDATION Fieldbus of PROFIBUS PA-protocollen |
★ |
| K2 |
INMETRO Vlamwerend, intrinsieke veiligheid |
★ |
| E3 |
China Vlamwerend |
★ |
| I3 |
China Intrinsieke veiligheid |
★ |
| N3 |
China Type n |
★ |
| EM |
Technische voorschriften Douane-unie (EAC) Vlamwerend |
★ |
| IM |
Technische voorschriften Douane-unie (EAC) Innerlijke veiligheid |
★ |
| KM |
Technische voorschriften Douane-unie (EAC) Vlambestendige en intrinsieke veiligheid |
★ |
| KB |
FM en CSA explosiebestendige, stofontstekingsbestendige, intrinsiek veilige en divisie 2 (combinatie van K5 en C6) |
★ |
| KD |
FM, CSA en ATEX explosiebestendige, intrinsiek veilige (combinatie van K5, C6, I1 en E8) |
★ |
| EP(22) |
Republiek Korea Vlamwerend |
★ |
| IP(23) |
Republiek Korea Innerlijke veiligheid |
★ |
| KPDe volgende categorieën: |
Republiek Korea Vlamwerend, intrinsieke veiligheid |
★ |
| Goedkeuring van drinkwater(25) |
| DW |
NSF-goedkeuring voor drinkwater |
★ |
| Goedkeuringen aan boord(8) |
| SBS |
American Bureau of Shipping |
★ |
| SBV(26) |
Bureau Veritas (BV) |
★ |
| SDN |
Het Europees Parlement en de Raad |
★ |
| SLL(26) |
Lloyds Register (LR) |
★ |
| Overdracht van de voogdij(27) |
| C5 |
Measurement Canada Accuracy Approval (beperkte beschikbaarheid afhankelijk van zendertype en bereik; neem contact op met een vertegenwoordiger van Emerson). |
★ |
| Boltmateriaal |
| L4 |
met een vermogen van meer dan 50 W |
★ |
| L5 |
ASTM A 193, bouten van de klasse B7M |
★ |
| L6 |
met een vermogen van meer dan 50 W |
★ |
| Display- en interfaceopties |
| M4(28) |
LCD-scherm met LOI |
★ |
| M5 |
LCD-scherm |
★ |
| Kalibratiecertificaat |
| Q4 |
Kalibratiecertificaat |
★ |
| Hoofdstuk(29) |
Kalibratiecertificaat en GOST-verificatiecertificaat |
★ |
| QP |
Kalibratiecertificering en vervalbestendige afdichting |
★ |
| Certificering van de traceerbaarheid van materiaal |
| Q8 |
Certificering van de traceerbaarheid van materialen volgens EN 10204 3.1 |
★ |
| Kwaliteitscertificering voor veiligheid(27) |
| QS |
Certificaat van voorafgaand gebruik van FMEDA-gegevens |
★ |
| QT |
Veiligheid gecertificeerd volgens IEC 61508 met certificaat FMEDA |
★ |
| Configuratie knoppen |
| D4(27) |
Analoog nul en span |
★ |
| DZ(30) |
Digitale nul-afwerking |
★ |
| Overgangsbescherming(8)(31) |
| T1 |
Terminaalblok voor tijdelijke bescherming |
★ |
| Configuratie van de software(30) |
| C1 |
Aangepaste softwareconfiguratie (Voor bekabelde, zie de Rosemount 3051ConfiguratiegegevensbladVoor draadloze, zie de Rosemount 3051 WirelessConfiguratiegegevensblad- Ja. |
★ |
| Laag vermogen |
| C2 |
0.8?? 3.2 Vdc-uitgang met digitaal signaal op basis van het HART-protocol (alleen verkrijgbaar met uitgangscode M) |
★ |
| Kalibratie van de meetdruk |
| C3 |
Kalibratie van de maat (alleen Rosemount 3051ca4) |
★ |
| Alarmniveaus(27) |
| C4(32) |
Analoog-uitgangsniveaus in overeenstemming met NAMUR-aanbeveling NE 43, alarmhoog |
★ |
| GN(32) |
Analoog-uitgangsniveaus in overeenstemming met de NAMUR-aanbeveling NE 43, alarm laag |
★ |
| CR |
Aangepaste alarm- en verzadigingssignaalniveaus, hoog alarm (vereist C1 en Rosemount 3051)Configuratie Gegevensblad) |
★ |
| CS |
Aangepaste alarm- en verzadigingssignaalniveaus, laag alarm (vereist C1 en Rosemount 3051)Configuratie Gegevensblad) |
★ |
| CT |
Standaard laag alarm van Rosemount |
★ |
| Drukonderzoek |
| P1 |
Hydrostatische test met certificaat |
|
| Ruimte van het reinigingsproces |
| P2 |
Schoonmaak voor speciale diensten |
|
| P3(33) |
Reiniging voor < 1 ppm chloor/fluor |
|
| met een vermogen van niet meer dan 50 W(34) |
| DF |
1⁄2 ¢14 NPT-flensadapter (s) |
★ |
| Ventilatie-/afvoerventielen |
| D7 |
Coplanar flenst zonder afvoer-/uitlaatpunten |
|
| D.C. |
Open gelaten havens - Geen |
|
| Draadstop(8) |
| DO |
316 SST-leidingstop |
★ |
| RC1⁄4 RC1⁄2 procesverbinding(35) |
| D9 |
RC1⁄4 flense met RC1⁄2 flensaadapter - SST |
|
| Maximale statische lijndruk |
| P9 |
4500 psig (310,26 bar) statische drukgrens (Rosemount 3051CD Bereik 2 ̊5 alleen) |
★ |
| Aardschroef(8) ((36) |
| V5 |
Buitenste grondschroef |
★ |
| Afwerking van het oppervlak |
| Q16 |
Certificering van oppervlakteafwerking voor sanitaire afgelegen afdichtingen |
★ |
| Toolkit totale systeemprestatieverslagen |
| QZ |
Verslag over de prestatieberekening van het afgelegen afdichtingssysteem |
★ |
| elektrische connector voor geleidingen(8) |
| GE |
M12, 4-pin, mannelijke aansluiting (eurofast)®) |
★ |
| GGM |
Een maat mini, 4-pin, mannelijke aansluiting (minifast)®) |
★ |
| NACE®certificaat(37) |
| Q15 |
Certificaat van conformiteit met NACE MR0175/ISO 15156 voor bevochtigde materialen |
★ |
| Q25 |
Certificaat van overeenstemming met NACE MR0103 voor bevochtigde materialen |
★ |
| Koele temperatuur(38) |
| BR5(39) |
Bedieningen bij koude temperatuur (°C) |
★ |
| BR6(40) |
Operatie bij koude temperatuur (°C) |
★ |
| HART-revisieconfiguratie (vereist HART-protocol-uitvoercode A)(3) |
| HR5 |
Geconfigureerd voor HART Revision 5 |
★ |
| HR7 |
Geconfigureerd voor HART Revision 7 |
★ |
| Typisch modelnummer: 3051CD 2 A 2 2 A 1 A B4 |
|
Goede service in WTL:
> Wij bieden hoge kwaliteit, snelle levering, concurrerende prijs voor Mitsubishi Servo Motor en Servo Drive.
> Stuur uw RFQ om de nieuwste prijs te krijgen.
> Normaal zullen we de artikelen binnen 1-2 weken verzenden nadat de betaling is ontvangen.
> Wij kunnen u verzenden via UPS/DHL//EMS/Fedex. Neem contact met ons op en wij zullen uw voorkeur gebruiken.
> We hebben een grote voorraad en de prijzen zijn variabel, dus soms zijn de prijzen die we plaatsen niet juist.
Neem indien nodig contact met ons op voor specifieke prijzen.
Ons belangrijkste merk:
Uw bericht moet tussen de 20-3.000 tekens bevatten!
