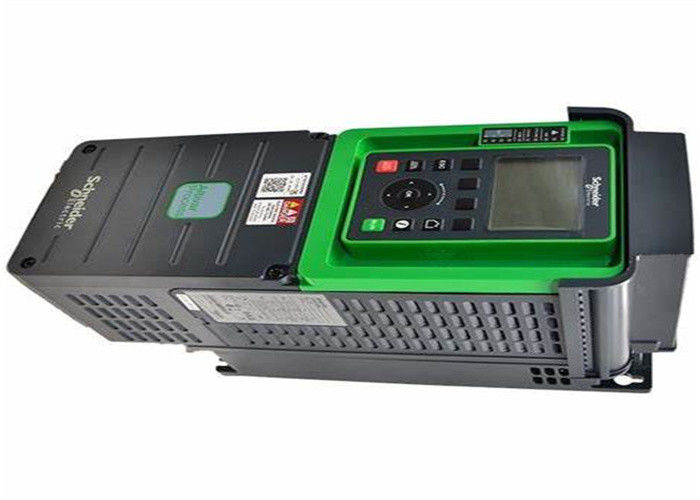

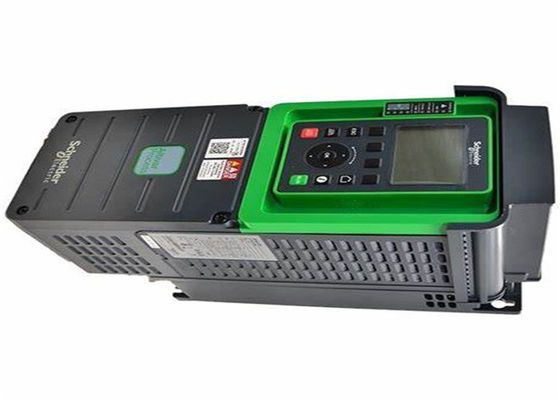

ATV630D55N4 kan de de veranderlijke snelheidsaandrijving van Schneider driefasen synchrone en asynchrone machtsmotoren voeden

ATV630D55N4 kan de de veranderlijke snelheidsaandrijving van Schneider driefasen synchrone en asynchrone machtsmotoren voeden

Snelle Details

Waaier van Product
Altivarproces ATV600
Product of Componententype
Veranderlijke snelheidsaandrijving
Product-Specifieke Toepassing
Proces en nut
apparaten korte naam
ATV630
Variant
Standaardversie
Productbestemming
Asynchrone motoren
Synchrone motoren
EMC filter
Categorie 61800-3 C3 geïntegreerde van 492,13 voet (150 m) EN/IEC
IP graad van bescherming
IP21IEC 61800-5-1
IP21IEC 60529
[Ons] geschat leveringsvoltage
380… 480 V
Graad van bescherming
UL type 1 UL 508C
Type van het koelen
Gedwongen convectie
Leveringsfrequentie
50… 60 Herz - 5… 5%
[Ons] geschat leveringsvoltage
380… 480 V - 15… 10%
Motormacht kW
de normale plicht van 55 kW)
45 kW op zwaar werk berekend)
De maximumclassificatie van de Paardmacht
de normale plicht van 75 PK
60 PK op zwaar werk berekend
Lijnstroom
97.2 een normale plicht van 380 V)
84.2 een normale plicht van 480 V)
81.4 380 op zwaar werk berekend V)
71.8 480 op zwaar werk berekend V)
Prospectieve lijn Isc
Ka 50
Duidelijke macht
70 kVA 480 de normale plicht van V)
59.7 kVA 480 op zwaar werk berekend V)
Ononderbroken outputstroom
106 een 2,5 kHz normale plicht
88 een op zwaar werk berekende kHz 2,5
Het asynchrone profiel van de motorcontrole
Constante torsienorm
Veranderlijke torsienorm
Geoptimaliseerde torsiewijze
Het synchrone profiel van de motorcontrole
Permanente magneetmotor
Synchrone tegenzinmotor
De outputfrequentie van de snelheidsaandrijving
0,1… 500 Herz
Nominale omschakelingsfrequentie
2.5 kHz
Omschakelingsfrequentie
2.5… kHz 8 met het derating van factor
regelbare kHz 2… 8
Veiligheidsfunctie
STO (veilige torsie weg) SIL 3
Afzonderlijke inputlogica
16 vooraf ingestelde snelheden
Communicatie Havenprotocol
Ethernet
Modbusserie
Modbus TCP
Optiekaart
Las a-communicatie module, Profibus-DP V1 in
Las a-communicatie module, PROFINET in
Las a-communicatie module, DeviceNet in
Las a-communicatie module, Modbus TCP/EtherNet/IP in
Las a-communicatie module, CANopen-madeliefjeketting RJ45 in
Las a-communicatie module, CANopen sub-D 9 in
Las a-communicatie module, CANopen-schroefterminals in
Module van de groefa/slot B de digitale en analoge I/O uitbreiding
De module van de het relaisuitbreiding van de groefa/slot B output
Las a-communicatie module, de TCP/MD-Verbinding van Ethernet IP/Modbus in
communicatie module, BACnet MS/TP
communicatie module, Ethernet Powerlink
Bijkomend
Opzettende Wijze
De muur zet op
Maximum voorbijgaande stroom
116.6 een jaren '60 normale plicht)
132 op zwaar werk berekende jaren '60)
Fase
fase 3
Afzonderlijk outputaantal
0
Afzonderlijk outputtype
Relaisoutput R1A, R1B, R1C 250 V AC 3000 mA
Relaisoutput R1A, R1B, R1C 30 V gelijkstroom 3000 mA
Relaisoutput R2A, R2C 250 V AC 5000 mA
Relaisoutput R2A, R2C 30 V gelijkstroom 5000 mA
Relaisoutput R3A, R3C 250 V AC 5000 mA
Relaisoutput R3A, R3C 30 V gelijkstroom 5000 mA
Outputvoltage
<> Toelaatbare tijdelijke huidige verhoging
1.1 x in jaren '60 normale plicht)
1.5 x in op zwaar werk berekende jaren '60)
De compensatie van de motormisstap
Niet beschikbaar in de permanente wet van de magneetmotor
Kan worden onderdrukt
Automatisch wat de lading
Regelbaar
Versnelling en vertragingshellingen
Lineaire regelbaar gescheiden van 0,01… 9999 s
Fysieke interface
Ethernet
RS met 2 draden 485
Het remmen aan stilstand
Door gelijkstroom-injectie
Beschermingstype
Thermische beschermingsmotor
Veilige torsie van motor
De onderbrekingsmotor van de motorfase
Thermische beschermingsaandrijving
Veilige torsie van aandrijving
Oververhittende aandrijving
Te sterke intensiteit tussen outputfasen en aardeaandrijving
Overbelasting van de aandrijving van het outputvoltage
De aandrijving van de kort:sluitenbescherming
De onderbrekingsaandrijving van de motorfase
Overvoltage op de gelijkstroom-busaandrijving
Het overvoltageaandrijving van de lijnlevering
Undervoltageaandrijving van de lijnlevering
De aandrijving van het de faseverlies van de lijnlevering
Overdreven snelheidsaandrijving
Onderbreking op de aandrijving van de controlekring
Transmissietarief
10, 100 Mbits
4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Frequentieresolutie
Vertoningseenheid 0,1 Herz
Analoge input 0.012/50 Herz
Transmissiekader
RTU
Elektroverbinding
Terminals 0,5… AWG 20… AWG 16 van de controle de verwijderbare schroef van 1,5 mm ²
Terminal 70… AWG 1/0… van de lijn zijschroef van 120 mm ² kcmil 250
Terminal 70… AWG 1/0… van de motorschroef van 120 mm ² kcmil 250
Schakelaartype
RJ45 op de verre grafische terminal) Ethernet/Modbus TCP
RJ45 op de serie verre van grafische terminal) Modbus
Gegevensindeling
8 beetjes, configureerbare oneven, zelfs of geen pariteit
Type van polarisatie
Geen impedantie
Uitwisselingswijze
Halve - duplex, hoogtepunt - duplex, autonegotiation Ethernet/Modbus TCP
Aantal adressen
1… 247 Modbus serie
Methode van toegang
Slaaf Modbus TCP
Levering
Externe levering voor digitale input 24 V gelijkstroom 19… 30 V), <1> Interne levering voor verwijzingspotentiometer (kOhm 1 tot 10) 10,5 V gelijkstroom +/- 5%, <10 mA="" overload="" and="" short-circuit="" protection=""> Interne levering voor digitale input en STO 24 V gelijkstroom 21… 27 V), <200 mA="" overload="" and="" short-circuit="" protection=""> het Lokale signaleren
Voor lokale kenmerkende 3 LEDs
voor ingebedde communicatie status 3 LEDs (dubbele kleur)
voor communicatie modulestatus 4 LEDs (dubbele kleur)
voor aanwezigheid van voltage 1 (rode) leiden
Breedte
11.42 binnen (290 mm)
Hoogte
36.30 binnen (922 mm)
Diepte
12.72 binnen (323 mm)
Productgewicht
124,56 pond (de V.S.) (56,5 kg)
Analoog inputaantal
3
Analoog inputtype
AI1, AI2, software-configureerbaar voltage 0 van AI3… 10 kOhm van V gelijkstroom 31,5 12 beetjes
AI1, AI2, AI3 software-configureerbare huidige 0… 20 mA 250 Ohm 12 beetjes
AI2 voltage analoge input - 10… 10 kOhm van V gelijkstroom 31,5 12 beetjes
Afzonderlijk inputaantal
8
Afzonderlijk inputtype
DI7, DI8 programmeerbaar als impuls ingevoerd 0… 30 kHz, de Inputverenigbaarheid van 24 <> V gelijkstroom
DI1… afzonderlijk de inputniveau 1 PLC EN/IEC 61131-2 van DI6
DI5, afzonderlijk de inputniveau 1 PLC CEI 65A-68 van DI6
STOA, afzonderlijk de inputniveau 1 PLC EN/IEC 61131-2 van STOB
Afzonderlijke inputlogica
Positieve logica (bron) DI1… DI8), < 5="" V=""> 11 V
Negatieve logica (gootsteen) DI1… DI8), > 16 V, < 10="" V=""> Analoge outputaantal
2
Analoge outputtype
Software-configureerbaar voltage AQ1, AQ2 0… 10 V gelijkstroom 470 Ohm 10 beetjes
Software-configureerbare huidige AQ1, AQ2 0… 20 mA 10 beetjes
Software-configureerbare huidige DQ-, DQ+ 30 V gelijkstroom
Software-configureerbare huidige DQ-, DQ+ 100 mA
Bemonsteringsduur
Mej. 2 +/- 0,5 Mej. DI1… DI4) - afzonderlijke input
Mej. 5 +/- 1 Mej. DI5, DI6) - afzonderlijke input
Mej. 5 +/- 0,1 Mej. AI1, AI2, AI3) - analoge input
Mej. 10 +/- 1 Mej. AO1) - analoge output
Nauwkeurigheid
+/- 0.6% AI1, AI2, AI3 voor een temperatuurvariatie 60 analoge input °C
+/- 1% AO1, AO2 voor een temperatuurvariatie 60 analoge output °C
Lineariteitfout
AI1, AI2, AI3 +/- 0.15% van maximumwaarde analoge input
AO1, AO2 +/- 0.2% analoge output
Het aantal van de relaisoutput
3
Het type van relaisoutput
De configureerbare cycli van het de foutenrelais NO/NC 100000 van de relaislogica R1
De configureerbare opeenvolging van de relaislogica R2 lost GEEN 100000 cycli af
De configureerbare opeenvolging van de relaislogica R3 lost GEEN 100000 cycli af
Verfris tijd
Relaisoutput R1, R2 Mej. 5, van R3) +/- 0,5 Mej.)
Minimumomschakelingsstroom
Relaisoutput R1, R2, R3 5 mA 24 V gelijkstroom
Maximumomschakelingsstroom
Relaisoutput R1, R2, weerstand biedende R3, cos.phi = 1 3 A 250 V AC
Relaisoutput R1, R2, weerstand biedende R3, cos.phi = 1 3 A 30 V gelijkstroom
Relaisoutput R1, R2, aanleidinggevende R3, cos.phi = 0,4 7 Mej. 2 A 250 V AC
Relaisoutput R1, R2, aanleidinggevende R3, cos.phi = 0,4 7 Mej. 2 A 30 V gelijkstroom
Isolatie
Tussen macht en controleterminals
Maximumoutputfrequentie
kHz 500
Maximumingangsstroom per Fase
97.2 A
De toepassingsselectie van de veranderlijke snelheidsaandrijving
De bouw - HVAC-compressorcentrifuge
Voedsel en drank die andere toepassing verwerken
Mijnbouwmineraal en metaalventilator
Mijnbouwmineraal en metaalpomp
Olie en gasventilator
Water en afvalwater andere toepassing
De bouw - HVAC-schroefcompressor
Voedsel en drankverwerkingspomp
Voedsel en drankverwerkingsventilator
Voedsel en drankverwerkingsatomisering
Olie en gas elektropomp met duikvermogen (IN HET BIJZONDER)
Olie en gas de pomp van de waterinjectie
Olie en branderbrandstofpomp
Olie en gascompressor voor raffinaderij
Het water en het afvalwater centrifugeren pomp
Water en afvalwater positieve verplaatsingspomp
Water en afvalwater elektropomp met duikvermogen (IN HET BIJZONDER)
Water en afvalwaterschroefpomp
Water en afvalwaterkwabcompressor
Water en afvalwaterschroefcompressor
Water en afvalwatercompressorcentrifuge
Water en afvalwaterventilator
Water en afvalwatertransportband
Water en afvalwatermixer
Motorvermogensklasse ac-3
55… 100 de fase van kW 380… 440 V 3
55… 100 de fase van kW 480… 500 V 3
Hoeveelheid per Reeks
1
Bijlagesteun
Opgezette muur
Milieu
Isolatieweerstand
> 1 MOhm 500 V gelijkstroom 1 minuut aan aarde
Geluidsniveau
62,4 dB 86/188/EEG
Machtsdissipatie in W
Natuurlijke convectie 131 kHz van W 380 V 2,5
Gedwongen convectie 917 kHz van W 380 V 2,5
Volume van koellucht
77932.15 Gal/hr (de V.S.) (295 m3/h)
Werkende positie
Verticaal +/- 10 graad
Maximumthdi
<48> Elektromagnetische compatibiliteit
Elektrostatisch de testniveau 3 CEI 61000-4-2 van de lossingsimmuniteit
Uitgestraald van de de immuniteitstest van het radiofrequentieelektromagnetische veld niveau 3 CEI 61000-4-3
Elektro snel voorbijgaand/gebarsten niveau 4 CEI 61000-4-4 van de immuniteitstest
1.2/50 µs - 8/20 µs de testniveau 3 CEI 61000-4-5 van de schommelingsimmuniteit
Geleid de testniveau 3 CEI 61000-4-6 van de radiofrequentieimmuniteit
Verontreinigingsgraad
2 EN/IEC 61800-5-1
Trillingsweerstand
1,5 mm piek aan piek 2 CEI 60068-2-6… van 13 Herz)
1 GN 13 CEI 60068-2-6… van 200 Herz)
Schokweerstand
15 GN 11 Mej. CEI 60068-2-27
Relatieve vochtigheid
5… 95% zonder condensatiecei 60068-2-3
Omringende luchttemperatuur voor verrichting
5… 122 °F (- 15… 50 °C) zonder het derating)
122… 140 °F (50… 60 °C) met het derating van factor)
Omringende Luchttemperatuur voor Opslag
-40… 158 °F (- 40… 70 °C)
Werkende hoogte
<> 1000… 4800 m met stroom die 1% per 100 m derating
Productcertificatie
CSA
UL
Dnv-GL
ATEX INERIS
ATEX-streek 2/22
TÜV
het merken
Ce
Normen
UL 508C
EN/IEC 61800-3
Milieu 61800-3 1 categorie C2 van EN/IEC
Milieu 61800-3 2 categorie C3 van EN/IEC
EN/IEC 61800-5-1
CEI 61000-3-12
CEI 60721-3
CEI 61508
CEI 13849-1
Overvoltagecategorie
III
Verordening lijn
Regelbare PID regelgever
Geluidsniveau
62,4 dB
Verontreinigingsgraad
2
Het bestel- en het verschepen details
Categorie
22207-ATV630 KADERS 5 & 6
Kortingsprogramma
CP4E
GTIN
3606480701443
Returnability
Ja
Land van herkomst
IN
Verpakkingseenheden
Eenheidstype van Pakket 1
PCE
Aantal Eenheden in Pakket 1
1
Pakket 1 Hoogte
18.50 binnen (47,0 cm)
Pakket 1 Breedte
16.93 binnen (43,0 cm)
Pakket 1 Lengte
43.31 binnen (110,0 cm)
Pakket 1 Gewicht
141,10 pond (de V.S.) (64,0 kg)

ANDERE SUPERIEURE PRODUCTEN

Deze Altivar-aandrijving van de Procesatv600 veranderlijke snelheid kan driefasen synchrone en asynchrone machtsmotoren voeden. Het kenmerkt 3 ingebouwde RJ45-communicatie havens als norm, 1 Ethernet-haven, 2 seriële poorten. Het werkt bij een geschat leveringsvoltage van 380V aan 480V AC. Deze aandrijving verstrekt tot 30%-energie - besparing wanneer op reserve toe te schrijven aan innovatief ‚‚ophoud en‘‘ verrichting zonder extra kosten ga. Het is geschikt voor motoren met machtsclassificatie tot 55kW/75hp voor toepassingen die lichte overbelasting vereisen (tot 120%). Het is geschikt voor motoren met machtsclassificatie tot 45kW/60hp voor toepassingen die significante overbelasting vereisen (tot 150%). Het weegt 56.5kg en zijn afmetingen zijn, brede 290mm, hoge 922mm, diepe 323mm. Deze aandrijving wordt geconcentreerd op de verwerking en de energie van het vloeistoffenbeheer - de besparing, het biedt uitgebreide flexibiliteit in water en afvalwater, mijnbouw, mineralen en metalen, olie en gas en voedsel en dranktoepassingen aan. De toebehoren (ventilatoruitrusting, grafische vertoningsterminal) en de opties (I/O uitbreidingsmodules, communicatie modules, EMC inputfilters) zijn beschikbaar met Altivar-Procesatv600 aandrijving, afhankelijk van de aandrijvingsclassificatie. Het wordt ontworpen om in verticale positie (+/- 10 °) inzake een muur worden opgezet. Dit nieuwe concept aandrijving draagt de belangrijkste behoeften van proces en nut in termen van materiaalefficiency en totale kosten van eigendom door het energiebeheer, activabeheer en ook de algemene prestaties van het proces te steunen.

FAQ

Q1. Wat over de levertijd?

A: 3-5 dagen voor Steekproef die, 8-10 werkdagen voor massaproduktie voorbereidingen treffen.

Q2. Hebt u om het even welke MOQ-grens van Industriële Servoaandrijving?

A: Lage MOQ, 1pc is beschikbaar.

Q3. Hoe verscheept u de goederen en hoe lang neemt het om aan te komen?

A: Schip door DHL, UPS, Fedex of TNT. Het vergt 3-5 dagen om aan te komen. Luchtvaartlijn en het overzeese facultatief verschepen ook.

Ten tweede, tijdens de waarborgperiode, zullen wij nieuwe lichten met nieuwe orde voor kleine hoeveelheid verzenden. Voor gebrekkige partijproducten, zullen wij hen herstellen en zullen hen aan u opnieuw versturen of wij kunnen de oplossing met inbegrip van rappel volgens echte situatie bespreken.
