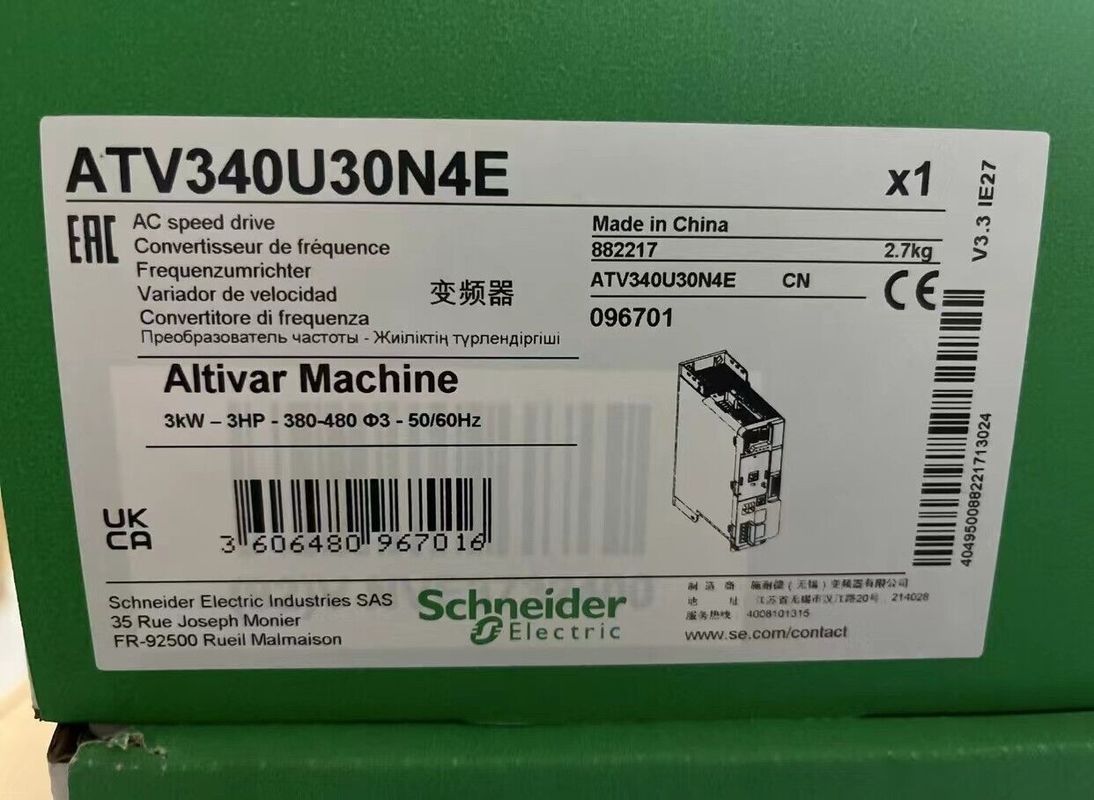

ATV340U30N4E de Veranderlijke snelheidsaandrijving van Schneider, Altivar-Machine ATV340, 3 kW Op zwaar werk berekend

ATV340U30N4E de Veranderlijke snelheidsaandrijving van Schneider, Altivar-Machine ATV340, 3 kW Op zwaar werk berekend

Snelle Details

Waaier van Product
Altivarmachine ATV340
Product of Componententype
Veranderlijke snelheidsaandrijving
Product-Specifieke Toepassing
Machine
Variant
Standaardversie
Opzettende Wijze
Het kabinet zet op
Communicatie Havenprotocol
Modbusserie
Modbus TCP
EtherNet/IP
Fase
fase 3
Leveringsfrequentie
50… 60 Herz +/- 5%
[Ons] geschat leveringsvoltage
380… 480 V - 15… 10%
Nominale outputstroom
7.2 A
Motormacht kW
de normale plicht van 4 kW
3 kW op zwaar werk berekend
De maximumclassificatie van de Paardmacht
3 PK op zwaar werk berekend
de normale plicht van 5 PK
EMC filter
Geïntegreerde klassenc3 EMC filter
IP graad van bescherming
IP20
Bijkomend
Afzonderlijk inputaantal
5
Afzonderlijk inputtype
PTI programmeerbaar als impuls ingevoerd 0… 30 kHz, 24 V gelijkstroom 30 V)
DI1… de veilige torsie van DI5 weg, 24 V gelijkstroom kOhm 3,5 30 van V)
programmeerbaar
aantal vooraf ingestelde snelheden
16 vooraf ingestelde snelheden
Afzonderlijk outputaantal
2.0
Afzonderlijk outputtype
Programmeerbare output DQ1, DQ2 30 V gelijkstroom 100 mA
Analoog inputaantal
2
Analoog inputtype
AI1 software-configureerbare huidige 0… 20 mA 250 Ohm 12 beetjes
Software-configureerbare de temperatuursonde van AI1 of waterspiegelsensor
Software-configureerbaar voltage 0 van AI1… 10 kOhm van V gelijkstroom 31,5 12 beetjes
Het software-configureerbare voltage van AI2 - 10… 10 kOhm van V gelijkstroom 31,5 12 beetjes
Analoge outputaantal
2
Analoge outputtype
Software-configureerbaar voltage AQ1 0… 10 V gelijkstroom 470 Ohm 10 beetjes
Software-configureerbare huidige AQ1 0… 20 mA 500 Ohm 10 beetjes
Het aantal van de relaisoutput
2
Outputvoltage
<> Het type van relaisoutput
Relaisoutput R1A
De cycli van de relaisoutput R1C 100000
Relaisoutput R2A
De cycli van de relaisoutput R2C 100000
Maximumomschakelingsstroom
Weerstand biedende relaisoutput R1C, cos.phi = 1 3 A 250 V AC
Weerstand biedende relaisoutput R1C, cos.phi = 1 3 A 30 V gelijkstroom
Aanleidinggevende relaisoutput R1C, cos.phi = 0,4 7 Mej. 2 A 250 V AC
Aanleidinggevende relaisoutput R1C, cos.phi = 0,4 7 Mej. 2 A 30 V gelijkstroom
Weerstand biedende relaisoutput R2C, cos.phi = 1 5 A 250 V AC
Weerstand biedende relaisoutput R2C, cos.phi = 1 5 A 30 V gelijkstroom
Aanleidinggevende relaisoutput R2C, cos.phi = 0,4 7 Mej. 2 A 250 V AC
Aanleidinggevende relaisoutput R2C, cos.phi = 0,4 7 Mej. 2 A 30 V gelijkstroom
Minimumomschakelingsstroom
Relaisoutput R1B 5 mA 24 V gelijkstroom
Relaisoutput R2C 5 mA 24 V gelijkstroom
Fysieke interface
RS met 2 draden 485
Schakelaartype
3 RJ45
Methode van toegang
Slaaf Modbus RTU
Slaaf Modbus TCP
Transmissietarief
4,8 kbit/s
9,6 kbit/s
19,2 kbit/s
38,4 kbit/s
Transmissiekader
RTU
Aantal adressen
1… 247
Gegevensindeling
8 beetjes, configureerbare oneven, zelfs of geen pariteit
Type van polarisatie
Geen impedantie
4 verrichting mogelijke kwadrant
Waar
Het asynchrone profiel van de motorcontrole
Geoptimaliseerde torsiewijze
Veranderlijke torsienorm
Constante torsienorm
Het synchrone profiel van de motorcontrole
Tegenzinmotor
Permanente magneetmotor
Verontreinigingsgraad
2 EN/IEC 61800-5-1
Maximumoutputfrequentie
kHz 0,599
Versnelling en vertragingshellingen
S, U of aangepast
Lineaire regelbaar gescheiden van 0,01… 9999 s
De compensatie van de motormisstap
Regelbaar
Niet beschikbaar in de permanente wet van de magneetmotor
Kan worden onderdrukt
Automatisch wat de lading
Omschakelingsfrequentie
regelbare kHz 2… 16
kHz 7… 16 met het derating van factor
Nominale omschakelingsfrequentie
kHz 4
Het remmen aan stilstand
Door gelijkstroom-injectie
Geïntegreerde rembijl
Waar
Lijnstroom
8.6 een normale plicht van 380 V)
6.8 een normale plicht van 480 V)
10.7 380 op zwaar werk berekend V)
8.5 480 op zwaar werk berekend V)
Lijnstroom
10.7 380 V zonder lijn verspert op zwaar werk berekend)
8.5 480 V zonder lijn verspert op zwaar werk berekend)
8.6 380 V met externe lijn verspert normale plicht)
6.8 480 V met externe lijn verspert normale plicht)
6.6 380 V met externe lijn verspert op zwaar werk berekend)
5.3 480 V met externe lijn verspert op zwaar werk berekend)
Maximumingangsstroom per Fase
10.7 A
Maximumoutputvoltage
480 V
Duidelijke macht
6.7 kVA 480 de normale plicht van V)
7.1 kVA 480 op zwaar werk berekend V)
Maximum voorbijgaande stroom
10.2 een jaren '60 normale plicht)
12.6 een normale plicht van 2 s)
13 op zwaar werk berekende 2 s)
11 op zwaar werk berekende jaren '60)
Elektroverbinding
De lijnkant van schroef eind 1,5… 4 mm ²
Bus van schroef de eind 4… 6 mm ² gelijkstroom
Motor van schroef de eind 1,5… 4 mm ²
Van de schroef eind 0,2… 2,5 ² mm controle
Prospectieve lijn Isc
Ka 5
Basisbelastingsstroom bij hoge overbelasting
7.2 A
Basisbelastingsstroom bij lage overbelasting
9.3 A
Machtsdissipatie in W
Natuurlijke convectie 78 op zwaar werk berekende kHz van W 380 V 4)
Gedwongen convectie 78 op zwaar werk berekende kHz van W 380 V 4)
Natuurlijke convectie 96 W 380 V 4 kHz normale plicht)
Gedwongen convectie 96 W 380 V 4 kHz normale plicht)
Elektroverbinding
Terminal 1,5… AWG 14… AWG 12 van de lijn zijschroef van 4 mm ²
Gelijkstroom-terminal 4… AWG 12… AWG 10 van de busschroef van 6 mm ²
Terminal 1,5… AWG 14… AWG 12 van de motorschroef van 4 mm ²
Terminal 0,2… AWG 24… AWG 12 van de controleschroef van 2,5 mm ²
Met de Beperkte Snelheid van de veiligheidsfunctie veilig (SLS)
Waar
Met Veilig de rembeheer van de veiligheidsfunctie (SBC/SBT)
Waar
Met het Veilige Werkende Einde van de veiligheidsfunctie (S.O.S.)
Vals
Met de Veilige Positie van de veiligheidsfunctie (SP)
Vals
Met de Veilige programmeerbare logica van de veiligheidsfunctie
Vals
Met Veilige de Snelheidsmonitor van de veiligheidsfunctie (SSM)
Vals
Met Veilig Einde 1 van de veiligheidsfunctie (SS1)
Waar
Met sft fct Veilig Einde 2 (SS2)
Vals
Met de Veilige torsie van de veiligheidsfunctie weg (STO)
Waar
Met de Beperkte Positie van de veiligheidsfunctie veilig (SLP)
Vals
Met de Veilige Richting van de veiligheidsfunctie (SDI)
Vals
Beschermingstype
Thermische beschermingsmotor
Veilige torsie van motor
Het verliesmotor van de motorfase
Thermische beschermingsaandrijving
Veilige torsie van aandrijving
Oververhittende aandrijving
Te sterke intensiteitaandrijving
Outputte sterke intensiteit tussen motorfase en aardeaandrijving
Outputte sterke intensiteit tussen de aandrijving van motorfasen
Kort:sluiten tussen motorfase en aardeaandrijving
Kort:sluiten tussen de aandrijving van motorfasen
Het verliesaandrijving van de motorfase
Gelijkstroom-de aandrijving van het Busovervoltage
Het overvoltageaandrijving van de lijnlevering
Undervoltageaandrijving van de lijnlevering
Het verliesaandrijving van de inputlevering
Het overschrijden van de aandrijving van de grenssnelheid
Onderbreking op de aandrijving van de controlekring
Breedte
3.35 binnen (85,0 mm)
Hoogte
10.63 binnen (270,0 mm)
Diepte
9.15 binnen (232,5 mm)
Productgewicht
4,85 pond (de V.S.) (2,2 kg)
Ononderbroken outputstroom
9.3 een 4 kHz normale plicht
7.2 een op zwaar werk berekende kHz 4
Milieu
Werkende hoogte
<> Werkende positie
Verticaal +/- 10 graad
Productcertificatie
UL
CSA
TÜV
EAC
CTick
het merken
Ce
Normen
EN/IEC 61800-3
EN/IEC 61800-5-1
CEI 60721-3
CEI 61508
CEI 13849-1
UL 618000-5-1
UL 508C
Assemblagestijl
Met heatsink
Elektromagnetische compatibiliteit
Elektrostatisch de testniveau 3 CEI 61000-4-2 van de lossingsimmuniteit
Uitgestraald van de de immuniteitstest van het radiofrequentieelektromagnetische veld niveau 3 CEI 61000-4-3
Elektro snel voorbijgaand/gebarsten niveau 4 CEI 61000-4-4 van de immuniteitstest
1.2/50 µs - 8/20 µs de testniveau 3 CEI 61000-4-5 van de schommelingsimmuniteit
Geleid de testniveau 3 CEI 61000-4-6 van de radiofrequentieimmuniteit
Milieuklasse (tijdens verrichting)
Klasse 3C3 volgens CEI 60721-3-3
Klasse 3S3 volgens CEI 60721-3-3
Maximumversnelling onder schokeffect (tijdens verrichting)
70 m/s ² bij Mej. 22
Maximumversnelling onder trillingsspanning (tijdens verrichting)
5 m/s ² bij 9… 200 Herz
Maximumafbuiging onder trillingslading (tijdens verrichting)
1,5 mm bij 2… 9 Herz
Toegelaten relatieve vochtigheid (tijdens verrichting)
Klasse 3K5 volgens EN 60721-3
Volume van koellucht
5019.36 Gal/hr (de V.S.) (19,0 m3/h)
Type van het koelen
Gedwongen convectie
Overvoltagecategorie
Klasse III
Verordening lijn
Regelbare PID regelgever
Geluidsniveau
51,2 dB
Verontreinigingsgraad
2
Omringende luchtvervoertemperatuur
-40… 158 °F (- 40… 70 °C)
Omringende luchttemperatuur voor verrichting
5… 122 °F (- 15… 50 °C) zonder verticale positie) derating
122… 140 °F (50… 60 °C) met het derating van factoren verticale positie)
Omringende Luchttemperatuur voor Opslag
-40… 158 °F (- 40… 70 °C)
Isolatie
Tussen macht en controleterminals
Het bestel- en het verschepen details
Categorie
22182-ATV340 (1 DOOR 25 HP)
Kortingsprogramma
CP4B
GTIN
3606480967016
Returnability
Ja
Land van herkomst
Identiteitskaart
Verpakkingseenheden
Eenheidstype van Pakket 1
PCE
Aantal Eenheden in Pakket 1
1
Pakket 1 Hoogte
4.33 binnen (11,000 cm)
Pakket 1 Breedte
14.57 binnen (37,000 cm)
Pakket 1 Lengte
12.60 binnen (32,000 cm)
Pakket 1 Gewicht
6,42 pond (de V.S.) (2,910 kg)
Eenheidstype van Pakket 2
P06
Aantal Eenheden in Pakket 2
14
Pakket 2 Hoogte
29.53 binnen (75,000 cm)
Pakket 2 Breedte
23.62 binnen (60,000 cm)
Pakket 2 Lengte
31.50 binnen (80,000 cm)
Pakket 2 Gewicht
118,48 pond (de V.S.) (53,740 kg)

ANDERE SUPERIEURE PRODUCTEN

Dit Altivar 340 veranderlijke snelheidsaandrijving kan driefasen synchrone en asynchrone motoren in open en gesloten lijncontrole voeden. De aandrijving van de Altivarmachine ATV340 is met maat op zwaar werk berekend als norm. Het werkt bij een geschatte macht tot 3kW/3hp en een nominale spanning van 380V aan 480V AC. ATV340 is ontworpen om aan de behoeften van toepassingen voor ruwe milieu's, zoals trilling, schok en niet geleidend stof te voldoen en waar de weerstand op hoge temperatuur tot 60 °C nodig is. Dit product integreert de lijn communicatie van Modbus periodieke protocollen als norm. Deze aandrijving kenmerkt multi-protocol ingebedde Ethernet, bestaat het uit Ethernet IP en communicatie van Modbus TCP interfaces. het weegt 2.2kg en zijn afmetingen zijn, brede 85mm, hoge 270mm, diepe 232.5mm. ATV340 neemt functies en eigenschappen geschikt voor de gemeenschappelijkste toepassingen, met inbegrip van verpakking op, materiële behandeling, het materiële werken, het hijsen. Het is met internationale normen IEC/EN 61800-5-1 en IEC/EN 61800-3 (immuniteit en geleid en uitgestraalde EMC emissies) in overeenstemming, CEI 60721-3, CEI 61508, CEI 13849-1. Het is ook Ce, UL, CSA, en verklaarde TÜV. De toebehoren en de opties (de modules van de codeurinterface, I/O uitbreidingsmodules, communicatie modules, remmende weerstanden, lijnvernauwingen, extra EMC filters) zijn beschikbaar met Altivar-Machineatv340 aandrijving, afhankelijk van de aandrijvingsclassificatie. Het wordt ontworpen om in verticale positie (+/- 10 °) inzake een paneel worden opgezet, dankt aan 4 bevestigende gaten. Het is de Machine van EcoStruxure van volledig geïntegreerd binnenschneider electric door DTM. Het is mogelijk om, ATV340-aandrijving in de software van SoMachine te vormen te controleren en direct te diagnostiseren en SoMove-door middel van dezelfde softwarebaksteen (DTM). Het is milieuvriendelijk en voldoet aan richtlijnen zoals RoHS met betrekking tot milieubescherming.
