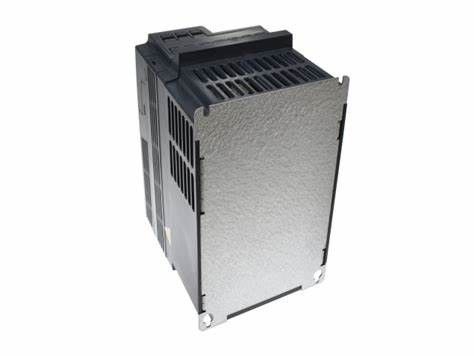

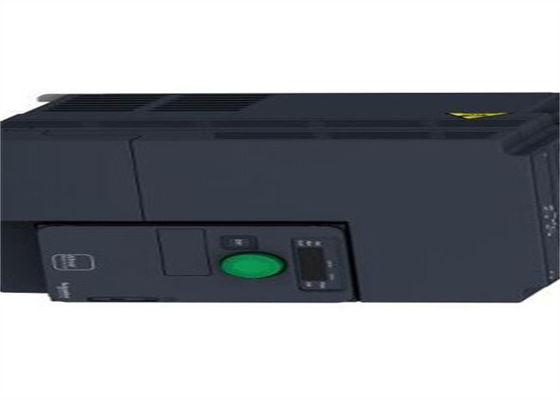

ATV320U75M3C Schneider Variabele snelheidsaandrijving Altivar Machine ATV320 7,5 kW 200-240 V

ATV340U30N4E de Veranderlijke snelheidsaandrijving van Schneider, Altivar-Machine ATV340, 3 kW Op zwaar werk berekend

Snelle Details

Waaier van Product
Altivarmachine ATV320
Product of Componententype
Veranderlijke snelheidsaandrijving
Product-Specifieke Toepassing
Complexe machines
Variant
Standaardversie
Formaat van de aandrijving
Compact
Opzettende Wijze
De muur zet op
Communicatie Havenprotocol
Modbusserie
CANopen
Optiekaart
Communicatie module, CANopen
communicatie module, EtherCAT
communicatie module, Profibus-DP V1
communicatie module, PROFINET
communicatie module, Ethernet Powerlink
communicatie module, EtherNet/IP
communicatie module, DeviceNet
[Ons] geschat leveringsvoltage
200… 240 V - 15… 10%
Nominale outputstroom
33.0 A
Motormacht kW
7,5 kW op zwaar werk berekend
EMC filter
Zonder EMC filter
IP graad van bescherming
IP20
Bijkomend
Afzonderlijk inputaantal
7
Afzonderlijk inputtype
De veilige torsie van STO weg, 24 V DC1.5 kOhm
DI1… DI6-LOGICAinput, 24 V GELIJKSTROOM 30 V)
DI5 programmeerbaar als impuls ingevoerd 0… 30 kHz, 24 V gelijkstroom 30 V)
Afzonderlijke inputlogica
Positieve logica (bron)
Negatieve logica (gootsteen)
Afzonderlijk outputaantal
3
Afzonderlijk outputtype
Open collector DQ+ 0… 1 kHz 30 V gelijkstroom 100 mA
Open collector DQ- 0… 1 kHz 30 V gelijkstroom 100 mA
Analoog inputaantal
3
Analoog inputtype
AI1 voltage 0… 10 kOhm van V gelijkstroom 30 10 beetjes
AI2 bipolair differentieel voltage +/- 10 kOhm van V gelijkstroom 30 10 beetjes
AI3 huidige 0… 20 mA (of 4-20 mA, x-20 mA, 20 x mA of andere patronen door configuratie) 250 Ohm 10 beetjes
Analoge outputaantal
1
Analoge outputtype
Software-configureerbare huidige AQ1 0… 20 mA 800 Ohm 10 beetjes
Software-configureerbaar voltage AQ1 0… 10 V gelijkstroom 470 Ohm 10 beetjes
Het type van relaisoutput
Configureerbare relaislogica R1A 1 GEEN 100000 cycli
De configureerbare cycli van de relaislogica R1B 1 NC 100000
Configureerbare relaislogica R1C
Configureerbare relaislogica R2A 1 GEEN 100000 cycli
Configureerbare relaislogica R2C
Maximumomschakelingsstroom
Relaisoutput R1A, R1B, weerstand biedende R1C, cos.phi = 1 3 A 250 V AC
Relaisoutput R1A, R1B, weerstand biedende R1C, cos.phi = 1 3 A 30 V gelijkstroom
Relaisoutput R1A, R1B, R1C, R2A, aanleidinggevende R2C, cos.phi = 0,4 7 Mej. 2 A 250 V AC
Relaisoutput R1A, R1B, R1C, R2A, aanleidinggevende R2C, cos.phi = 0,4 7 Mej. 2 A 30 V gelijkstroom
Relaisoutput R2A, weerstand biedende R2C, cos.phi = 1 5 A 250 V AC
Relaisoutput R2A, weerstand biedende R2C, cos.phi = 1 5 A 30 V gelijkstroom
Minimumomschakelingsstroom
RELAISoutput R1A, R1B, R1C, R2A, R2C 5 MA 24 V GELIJKSTROOM
Methode van toegang
Slaaf CANopen
4 verrichting mogelijke kwadrant
Waar
Het asynchrone profiel van de motorcontrole
Voltage/frequentie verhouding, 5 punten
LUF vectorcontrole zonder sensor, norm
Voltage/frequentie verhouding - Energie - besparing, vierkantige U/f
LUF vectorcontrole zonder sensor - Energie - besparing
Voltage/frequentie verhouding, 2 punten
Het synchrone profiel van de motorcontrole
Vectorcontrole zonder sensor
Maximumoutputfrequentie
kHz 0,599
Tijdelijke werkkracht overtorque
170… 200% van nominale motortorsie
Versnelling en vertragingshellingen
Lineair
U
S
OMDAT
Hellingsomschakeling
Versnelling/vertragingshellingsaanpassing
Versnelling/vertragings automatisch einde met gelijkstroom-injectie
De compensatie van de motormisstap
Automatisch wat de lading
Regelbare 0… 300%
Niet beschikbaar in voltage/frequentie verhouding (2 of 5 punten)
Omschakelingsfrequentie
regelbare kHz 2… 16
kHz 4… 16 met het derating van factor
Nominale omschakelingsfrequentie
kHz 4
Het remmen aan stilstand
Door gelijkstroom-injectie
Geïntegreerde rembijl
Waar
Lijnstroom
45.3 200 op zwaar werk berekend V)
38.2 240 op zwaar werk berekend V)
Maximumingangsstroom per Fase
45.3 A
Maximumoutputvoltage
240 V
Duidelijke macht
15.9 kVA 240 op zwaar werk berekend V)
Netwerkfrequentie
50-60 Herz
De relatieve symmetrische tolerantie van de netwerkfrequentie
5%
Prospectieve lijn Isc
Ka 22
Basisbelastingsstroom bij hoge overbelasting
33.0 A
Machtsdissipatie in W
Ventilator 293,0 kHz van W 200 V 4
Met de Beperkte Snelheid van de veiligheidsfunctie veilig (SLS)
Waar
Met Veilig de rembeheer van de veiligheidsfunctie (SBC/SBT)
Vals
Met het Veilige Werkende Einde van de veiligheidsfunctie (S.O.S.)
Vals
Met de Veilige Positie van de veiligheidsfunctie (SP)
Vals
Met de Veilige programmeerbare logica van de veiligheidsfunctie
Vals
Met Veilige de Snelheidsmonitor van de veiligheidsfunctie (SSM)
Vals
Met Veilig Einde 1 van de veiligheidsfunctie (SS1)
Waar
Met sft fct Veilig Einde 2 (SS2)
Vals
Met de Veilige torsie van de veiligheidsfunctie weg (STO)
Waar
Met de Beperkte Positie van de veiligheidsfunctie veilig (SLP)
Vals
Met de Veilige Richting van de veiligheidsfunctie (SDI)
Vals
Beschermingstype
De onderbrekingenaandrijving van de inputfase
Te sterke intensiteit tussen outputfasen en aardeaandrijving
Oververhittende beschermingsaandrijving
Kort:sluiten tussen de aandrijving van motorfasen
Thermische beschermingsaandrijving
Breedte
5.91 binnen (150 mm)
Hoogte
9.13 binnen (232,0 mm)
Diepte
7.01 binnen (178,0 mm)
Productgewicht
7,94 pond (de V.S.) (3,6 kg)
Milieu
Werkende positie
Verticaal +/- 10 graad
Productcertificatie
Ce
ATEX
NOM
GOST
EAC
RCM
Kc
het merken
Ce
ATEX
UL
CSA
EAC
RCM
Normen
EN/IEC 61800-5-1
Elektromagnetische compatibiliteit
Elektrostatisch de testniveau 3 CEI 61000-4-2 van de lossingsimmuniteit
Uitgestraald van de de immuniteitstest van het radiofrequentieelektromagnetische veld niveau 3 CEI 61000-4-3
Elektro snel voorbijgaand/gebarsten niveau 4 CEI 61000-4-4 van de immuniteitstest
1.2/50 µs - 8/20 µs de testniveau 3 CEI 61000-4-5 van de schommelingsimmuniteit
Geleid de testniveau 3 CEI 61000-4-6 van de radiofrequentieimmuniteit
Van voltageonderdompelingen en onderbrekingen CEI 61000-4-11 van de immuniteitstest
Milieuklasse (tijdens verrichting)
Klasse 3C3 volgens CEI 60721-3-3
Klasse 3S2 volgens CEI 60721-3-3
Maximumversnelling onder schokeffect (tijdens verrichting)
150 m/s ² bij Mej. 11
Maximumversnelling onder trillingsspanning (tijdens verrichting)
10m/s ² bij 13… 200 Herz
Maximumafbuiging onder trillingslading (tijdens verrichting)
1,5 mm bij 2… 13 Herz
Toegelaten relatieve vochtigheid (tijdens verrichting)
Klasse 3K5 volgens EN 60721-3
Volume van koellucht
15850.61 Gal/hr (de V.S.) (60 m3/h)
Overvoltagecategorie
III
Verordening lijn
Regelbare PID regelgever
Snelheidsnauwkeurigheid
+/- 10% van nominale misstap 0,2 Tn aan Tn
Verontreinigingsgraad
2
Omringende luchtvervoertemperatuur
-13… 158 °F (- 25… 70 °C)
Omringende luchttemperatuur voor verrichting
14… 122 °F (- 10… 50 °C) zonder het derating
122… 140 °F (50… 60 °C) met het derating van factor
Omringende Luchttemperatuur voor Opslag
-13… 158 °F (- 25… 70 °C)
Het bestel- en het verschepen details
Categorie
22153-ATV320/ATV312/ATV32 (10 DOOR 30HP)
Kortingsprogramma
CP4B
GTIN
3606480966682
Returnability
Ja
Land van herkomst
Identiteitskaart
Verpakkingseenheden
Eenheidstype van Pakket 1
PCE
Aantal Eenheden in Pakket 1
1
Pakket 1 Hoogte
7.68 binnen (19,500 cm)
Pakket 1 Breedte
8.66 binnen (22,000 cm)
Pakket 1 Lengte
12.99 binnen (33,000 cm)
Pakket 1 Gewicht
9,46 pond (de V.S.) (4,291 kg)
Eenheidstype van Pakket 2
P06
Aantal Eenheden in Pakket 2
10
Pakket 2 Hoogte
29.53 binnen (75,000 cm)
Pakket 2 Breedte
23.62 binnen (60,000 cm)
Pakket 2 Lengte
31.50 binnen (80,000 cm)
Pakket 2 Gewicht
124,58 pond (de V.S.) (56,510 kg)

ANDERE SUPERIEURE PRODUCTEN

De waaier van de Altivarmachine ATV320 is een aanbieding van veranderlijke die snelheidsaandrijving voor Origineel Materiaalfabrikanten wordt ontworpen (OEMs). Zijn compacte vormfactor staat het verticale stapelen van aandrijving binnen machinekaders toe. Het werkt bij een geschatte macht tot 7.5kW/10hp en een nominale spanning van 200V aan 240V AC. Zijn robuust ontwerp met raad van de de klassen de 3C3 met een laag bedekte gedrukte kring van CEI 60721-3-3 staat toe om machinebeschikbaarheid in ruwe milieuvoorwaarden, bijvoorbeeld bij omgevingstemperatuur uit te breiden van tot 60°C zonder de behoefte aan het extra koelen. Het neemt functies geschikt voor de gemeenschappelijkste toepassingen, met inbegrip van torsie en snelheidsnauwkeurigheid bij dynamische prestaties zeer met lage snelheid, hoge met stroom vectorcontrole zonder op sensor en uitgebreid frequentiegebied voor hoge snelheidsmotoren. Het neemt ook parallelle verbinding van motoren en speciale aandrijving gebruikend de voltage/frequentie verhouding en de statische snelheidsnauwkeurigheid en energie op - besparing voor open-loop synchrone motoren. Het weegt 3.6kg en zijn afmetingen zijn brede 150mm, hoge 232mm, diepe 178mm. De aandrijvingssoftware omvat 5 veiligheidsfuncties die machines helpen aan veiligheidsvoorschriften voldoen, al dan niet zij samen met een Preventa-veiligheidsmodule worden gebruikt. Deze veiligheidsfuncties worden gevormd gebruikend SoMove-software. De Altivarmachine ATV320 werd ontworpen voor Origineel Materiaalfabrikanten (OEMs) die aan eenvoudige en geavanceerde die toepassingsvereisten voldoet voor verpakking worden voldaan, materiële behandeling, het textiel, materiële werken, mechanische actuators en het hijsen. Het is met CEI, UL, TUV, kc en andere internationale normen in overeenstemming. Het opzetten de toebehoren en de externe opties (remmende weerstanden, lijnvernauwingen, motorvernauwingen, extra EMC filters) zijn beschikbaar met Altivar-Machineatv320 aandrijving. Het type van externe toebehoren en opties hangt van de aandrijvingsclassificatie af. Het product wordt geleverd in twee pakketten. Het wordt ontworpen om in verticale positie (+/- 10 °) inzake een paneel worden opgezet, dankt aan 4 bevestigende gaten. Het is de Machine van EcoStruxure van volledig geïntegreerd binnenschneider electric door DTM. Het is mogelijk om, ATV320-aandrijving in de software van SoMachine te vormen te controleren en direct te diagnostiseren en SoMove-door middel van dezelfde softwarebaksteen (DTM). Het is milieuvriendelijk en voldoet aan richtlijnen zoals RoHS, WEEE, etc.relating aan milieubescherming.
