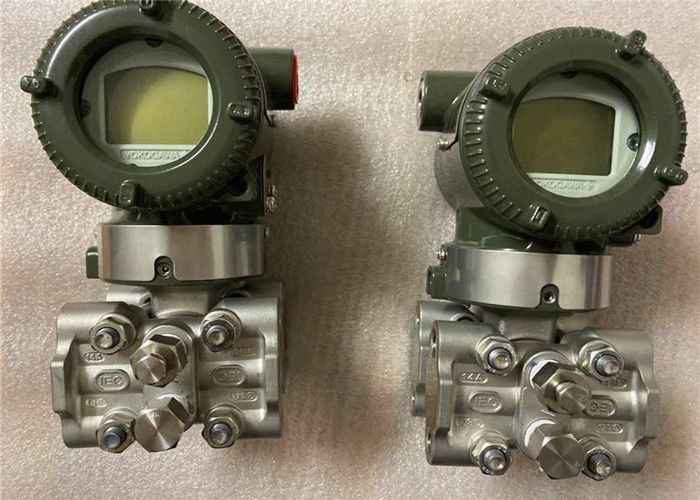

Yokogawa EJA110E-JFS5G-912DD/D4 Druk-temperatuurtransmitter
Snelle details
· Oorsprong: Japan
· Merknaam: Yokogawa
Voor de toepassing van deze richtlijn geldt:
· Uitgang: 4-20mA met HART-protocol
· nauwkeurigheid: ± 0,065% van de span
· Dekselflens:SUS316, Hastelloy C-276, Monel
· Stroomvoorziening10.5 tot en met 42 V
· Bevestiging: 2 inch buisbevestiging
Verpakking en levering
| Verpakking: |
Kartonnen standaard |
| Detail van levering:44 |
4 tot 6 weken na ontvangst van de order |
Specificaties
EJA110A
1.Hoge nauwkeurigheid, uitstekende lange termijn stabiliteit
2.Gebruikt voor het meten van vloeistof-, gas- en stoomstromen. Uitgang: 4 tot 20 mA gelijkstroomsignaal.
YOKOGAWA Differentiële drukzender DPharp EJA110A
GEMEENSTELEN:
Uitstekende prestaties en stabiliteit:
De EJA-serie maakt gebruik van een gevormd van monokristal silicium, een perfect materiaal dat geen hysteresis heeft bij druk- of temperatuurveranderingen.en statische druk effecten, en biedt dus een ongeëvenaarde langetermijnstabiliteit.
Compact en licht ontwerp:
De helft van het gewicht van conventionele modellen dankzij miniaturisatie van de behuizing met de versterker ASIC, drukcel structuur, en flenster.De ASIC gebruikt het minimum aantal onderdelen en verbetert de betrouwbaarheid van de versterker.
Fasebuscommunicatiemogelijkheid:
Fieldbus is een digitaal tweerichtingscommunicatiesysteem.Het is een revolutionaire technologie voor de configuratie van instrumentatiesystemen en een veelbelovende opvolger van de standaard 4 tot 20 mA analoge communicatie die tegenwoordig in de meeste veldinstrumenten wordt gebruikt..
MODEL EN SUFFIX-CODES:
| Model |
Facultatieve code |
Beschrijving |
| EJA110A |
• • • • • |
Differentiële drukzender |
| Uitgangssignaal |
- D · · · · · · · ·
- E · · · · · · · ·
- F · · · · · · · ·
- G · · · · · · · ·
|
4 tot en met 20 mA gelijkstroom met digitale communicatie (BRAIN-protocol)
4 tot en met 20 mA gelijkstroom met digitale communicatie (HART-protocol, zie GS 01C22T01-00E)
Digitale communicatie (FOUNDATION Fieldbus-protocol, zie GS 01C22T02-00E)
Digitale communicatie (PROFIBUS PA-protocol, zie GS 01C22T03-00E)
|
|
Meting
span (capsule)
|
L · · · · · · ·
M · · · · ·
H · · · · ·
V · · · · · ·
|
0.5 tot 10 kPa {50 tot 1000 mmH2O} {2 tot 40 inH2O} {5 tot 100 mbar}
1 tot 100 kPa {100 tot 10000 mmH2O} {4 tot 400 inH2O} {10 tot 1000 mbar}
5 tot 500 kPa {0,05 tot 5 kgf/cm2} {20 tot 2000 inH2O} {50 tot 5000 mbar}
0.14 tot en met 14 MPa {1,4 tot en met 140 kgf/cm2}*1 {20 tot en met 2000 psi} {1,4 tot en met 140 bar}
|
|
Gewatteerd
materiaal van de onderdelen*11
|
S# · · · · · · ·
H# · · · · · · ·
M# · · · · · · ·
T · · · · · · ·
A#· · · · · · · ·
D · · · · · ·
B# · · · · · · ·
|
[Lichaam]ˆ2 [Capsule] [Vent plug]
SCS14A SUS316Lˆ5 SUS316ˆ13
SCS14A Hastelloy C-276ˆ6ˆ12 SUS316 ˆ13
SCS14A Monelˆ6 SUS316 ˆ13
SCS14A Tantaal ˆ6 SUS316 ˆ13
Het is niet nodig dat de in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde gegevens worden gebruikt voor de beoordeling van de toepassing van deze verordening.
Het equivalent van Hastelloy C-276 ˆ3 Tantal ˆ3 Hastelloy C-276 ˆ12
Monel-equivalent ˆ4 Monel ˆ6 Monel
|
|
Proces
verbindingen
|
0 · · · · · · ·
1 · · · · · · · · · ·
2 · · · · · · · · ·
3 · · · · · · · · ·
4 · · · · · · · · · ·
5 · · · · · · · · · ·
|
zonder procesconnector (Rc1/4 vrouwelijk op de dekselflens)
met Rc1/4 vrouwelijke procesconnector
met Rc1/2 vrouwelijke procesconnector
met 1/4 NPT vrouwelijke procesconnector
met 1/2 NPT vrouwelijke procesconnector
zonder procesconnector (1/4 NPT vrouwelijk op de dekselflens)
|
|
Boltjes en
Materiaal van noten
|
A · · · · ·
B · · · · ·
C · · · · ·
|
[Maximale werkdruk]
SCM435 16 MPa {160 kgf/cm2}*9
SUS630 16 MPa {160 kgf/cm2}*9
SUH660 16 MPa {160 kgf/cm2}*9
|
| Installatie |
- - - - - - - - -
- 3 · · · · · · · ·
-6 · · · · · · ·
-7 · · · · · · ·
-8 · · · · · · ·
-9 · · · · · · · ·
|
Verticale impulsleidingen, hoge druk aan de rechterzijde, procesconnector naar boven*7
Verticale impulsleidingen, hoge druk aan de rechterzijde, procesconnector aan de achterzijde*7
Verticale impulsleidingen, hoge druk aan de linkerkant, procesconnector naar boven*7
Verticale impulspijplijn, hoge druk aan de linkerkant, procesconnector aan de onderzijde*7
Hoogdrukleidingen met horizontale impuls, rechts*8
Hoogdruk van de linkerzijde van de horizontale impulspijplijn*8
|
|
Elektrische apparatuur
verbinding
|
0 · · · · · · ·
2 · · · · · · · · ·
3 · · · · · · · · ·
4 · · · · · · · · · ·
5 · · · · · · · · · ·
7 · · · · · · · · ·
8 · · · · · · · · ·
9 · · · · · · · · · ·
A · · · · ·
C · · · · ·
D · · · · · ·
|
G1/2 vrouwelijk, één elektrische aansluiting
1/2 NPT vrouwelijk, twee elektrische aansluitingen zonder blinde stekker
Pg 13,5 vrouwelijk, twee elektrische aansluitingen zonder blinde stekker
M20 vrouwelijk, twee elektrische aansluitingen zonder blinde stekker
G1/2 vrouwelijk, twee elektrische aansluitingen en een blinde stekker
1/2 NPT vrouwelijk, twee elektrische verbindingen en een blinde stekker
Pg 13.5 vrouwelijk, twee elektrische aansluitingen en een blinde stop
M20 vrouwelijk, twee elektrische aansluitingen en een blinde stekker
G1/2 vrouwelijke, twee elektrische aansluitingen en een blinde stekker SUS316
1/2 NPT vrouwelijke, twee elektrische aansluitingen en een SUS316 blinde stekker
M20 vrouwelijk, twee elektrische aansluitingen en een blind stop SUS316
|
|
Geïntegreerd
indicator
|
D · · · · · ·
E · · · · · ·
N · · · · ·
|
Digitale indicator
Digitale indicator met de schakelaar voor het inrichten van het bereik*10
(Geen enkele)
|
|
Montage
de beugel
|
A · · · · ·
B · · · · ·
J · · · · · · ·
C · · · · ·
D · · · · · ·
K · · · · · · ·
N · · · · ·
|
SECC Carbon steel 2-inch pijplicht (plat type)
SUS304 2 inch buisbevestiging (plat type)
SUS316 2 inch buisbevestiging (plat type)
SECC 2 inch buisbevestiging van koolstofstaal (L-type)
SUS304 2-inch buisbevestiging (L-type)
SUS316 2 inch buisbevestiging (L-type)
(Geen enkele)
|
| Facultatieve code |
|
/◊ Facultatieve specificatie |
De EJA-E-serie zenders is Yokogawa's meest recente evolutie van de DPharp-familie van drukzenders.Het combineert de robuustheid en het succes van de EJA-A-serie met de prestaties van de EJX-A-serie om het soort product te leveren dat je van Yokogawa verwacht..
De EJA110E is onze standaard traditionele differentialdrukzender in deze serie.
EJA110E-functies omvatten:
- 00,055% nauwkeurigheid (0,04% nauwkeurigheid)niet-verplichte)
- 00,1% Stabiliteit per 10 jaar
- 90 ms reactietijd
- Exida en TUV SIL 2 / SIL3 gecertificeerd
- MWP 2,300 psi (MWP 3,600 psi)optie)
- Plaatselijke parameterinstelling (LPS)
