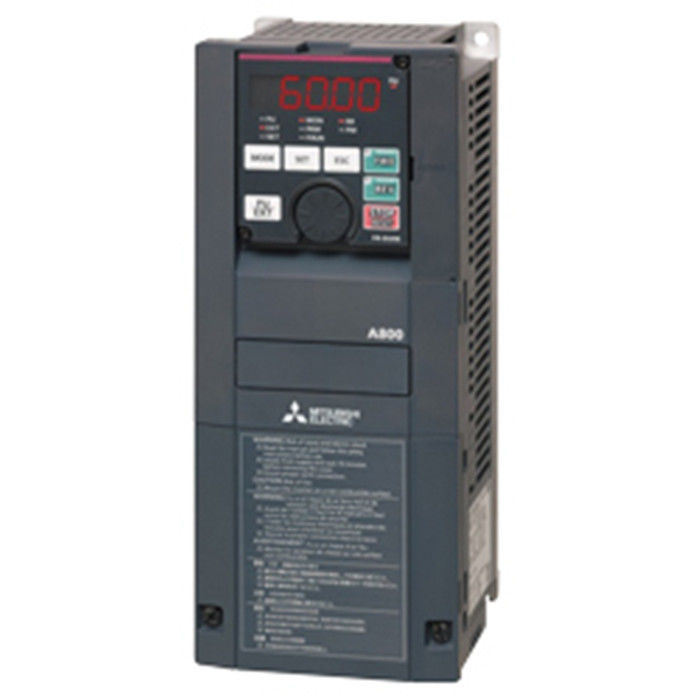

Mitsubishi FR-A820-3.7K-1 Algemene omvormer FREQROL-A800

Mitsubishi FR-A820-3.7K-1 Algemene omvormer FREQROL-A800

Productbeschrijving:

Voor deze specifieke toepassing bedraagt de vereiste motorcapaciteit 3,7 kW. De ingangsspanningsklasse is gespecificeerd als driefasig 200 V.

De motor is driefasig met een vermogen van 6,7 kVA en heeft de volgende afmetingen: 260 mm hoog, 150 mm breed en 140 mm diep.De motor heeft ook een beschermende structuur..

De nominale uitgangsstroom is 17,5 A en de nominale uitgangsstroom is driefasig 200-240 V.

Geklasseerd (Standaardstructuurmodellen) 200 V:

De maximale toepasselijke capaciteit gaat ervan uit dat de standaard 4-pool motor van Mitsubishi Electric wordt gebruikt.
¥2 Met de motor van 0,2 kW kan alleen de V/F-besturing worden toegepast.
De nominale uitgangscapaciteit gaat uit van een uitgangsspanning van 220 V.
¥4 De waarde van het percentage van de nominale overbelastingstroom geeft de verhouding van de nominale uitgangsstroom van de omvormer weer.
Bij herhaald gebruik moet u wachten tot de omvormer en de motor weer op een temperatuur zijn bij 100% belasting of een lagere temperatuur tussen gebruik.
5 De maximale uitgangsspanning overschrijdt nooit de stroomtoevoerspanning.
Echter is de golfgrenswaarde van de golfvorm van de omvormer-uitgangsspanning ongeveer √2 keer die van de voedingsspanning.
met een ingebouwde remweerstand
¢7 Waarde gebaseerd op de ND-classificatie.
De nominale invoerstroom is de waarde bij de nominale uitvoerstroom.De nominale invoerstroom varieert afhankelijk van de waarde van de impedantie van de voedingsbron (inclusief de impedantie van de invoerreactor en de draden).
De waarde van de stroomtoevoercapaciteit is de waarde bij de nominale uitgangsstroom, die varieert afhankelijk van de waarde van de stroomtoevoerimpedantie (inclusief de impedantie van de ingangsreactor en de draden).
¥10 FR-DU08: IP40 (exclusief PU-aansluiting)

Klasse 400 V (Standaardstructuurmodellen)

De maximale toepasselijke capaciteit gaat ervan uit dat de standaard 4-pool motor van Mitsubishi Electric wordt gebruikt.

¥2 Met de motor van 0,2 kW kan alleen de V/F-besturing worden toegepast.
De nominale uitgangscapaciteit gaat uit van een uitgangsspanning van 440 V.
¥4 De waarde van het percentage van de nominale overbelastingstroom geeft de verhouding van de nominale uitgangsstroom van de omvormer weer.
Bij herhaald gebruik moet u wachten tot de omvormer en de motor weer op een temperatuur zijn bij 100% belasting of een lagere temperatuur tussen gebruik.
5 De maximale uitgangsspanning overschrijdt nooit de stroomtoevoerspanning.
Echter is de golfgrenswaarde van de golfvorm van de omvormer-uitgangsspanning ongeveer √2 keer die van de voedingsspanning.
met een ingebouwde remweerstand
¢7 Waarde gebaseerd op de ND-classificatie.
De nominale invoerstroom is de waarde bij de nominale uitvoerstroom.De nominale invoerstroom varieert afhankelijk van de waarde van de impedantie van de voedingsbron (inclusief de impedantie van de invoerreactor en de draden).
De waarde van de stroomtoevoercapaciteit is de waarde bij de nominale uitgangsstroom, die varieert afhankelijk van de waarde van de stroomtoevoerimpedantie (inclusief de impedantie van de ingangsreactor en de draden).
¥10 FR-DU08: IP40 (exclusief PU-aansluiting)
Indien 480 V wordt overschreden, moet de Pr. 977, "Input Voltage Mode Selection", worden ingesteld.
De regeneratieve remcapaciteit kan worden verbeterd met behulp van een in de handel verkrijgbare remweerstand.

Toepassingen:

Effectieve vectorcontroleoptie vereist

De weergegeven beschermingsfuncties kunnen variëren afhankelijk van de geïnstalleerde opties.

PM sensorloze vectorcontrole

Indien u voor PM-vectorcontrole zonder sensor heeft gekozen, zie voor meer informatie pagina 211.

Torkbeperkingsniveau

Let op dat voor modellen 3 FR-A820-5.5 K (00340) of groter en FR-A840-5.5 K (00170) of groter de standaardwaarde is beperkt tot 150% wegens koppelbeperkingen.

Standaardstructuur en IP55-compatibele modellen

Beschermingsfuncties zijn alleen effectief op standaardconstructiemodellen en IP55-compatibele modellen.

Beperkingen van de beschermingsfunctie

Houd er rekening mee dat bepaalde beschermingsfuncties mogelijk niet vanaf de starttoestand werken of alleen op specifieke modellen werken.terwijl functie 7 alleen werkt op IP55 compatibele modellen.

Temperatuurbeperkingen

Hoewel het veilig kan zijn om het apparaat gedurende korte perioden, zoals tijdens het vervoer, buiten het gespecificeerde bereik aan temperaturen te blootstellen, moet u zich aan de gespecificeerde grenswaarden houden wanneer u het gebruikt.

Beperkingen op hoogte

Indien de eenheid op een hoogte van meer dan 1000 m (tot 2500 m) wordt geïnstalleerd, dient de nominale stroom om de 500 m met 3% te worden verlaagd.

Vibratiebeperkingen

Let op dat trillingen van meer dan 2,9 m/s2 niet worden aanbevolen voor FR-A840-160 K (04320) of grotere modellen.

Beperkingen van de functie FR-A800-E

Functie 11 werkt alleen op het FR-A800-E-model.

Verpakking en verzending:

Verpakking:

De Variable Frequency Inverter zal veilig verpakt worden om te garanderen dat hij in onberispelijke staat aankomt.Het product wordt in een stevige kartonnen doos geplaatst met voldoende vulling om schade tijdens het vervoer te voorkomen..

Vervoer:

Zodra uw bestelling is verwerkt, zal het Variable Frequency Inverter product worden verzonden naar uw gewenste locatie met behulp van een betrouwbare verzenddienst.De verzendkosten worden berekend op basis van het gewicht en de bestemming van het pakketU krijgt een trackingnummer zodat u de voortgang van uw zending kunt volgen.
